NetINFO NIS GIS System

Digitale Netzinformationssysteme

Geografische Informations System







Client Server GIS
Desktop GIS
Mobiles GIS
GPS Systeme
Datenbanken

Anwendungsbereiche:

  • Lagemäßige Dokumentation & Erfassung von   Leitungsverläufen, Armarturen, Sonderbauwerke, etc.
  • Dokumentation über Art und Zustand der Leitungen
  • Management von Wartung- und Instandhaltungs-   aktivitäten an den Leitungen
  • Informationssystem für Management, Technik, Behörden und Dienstleister etc.

NetINFO Module:



NetINFO Basis-Modul

  • DKM/Naturbestand

NetINFO Leitungs-Module

  • Wasser
  • Abwasser
  • Öl und Gas
  • Fernwärme
  • Strom
  • Telekommunikation
  • Straßen

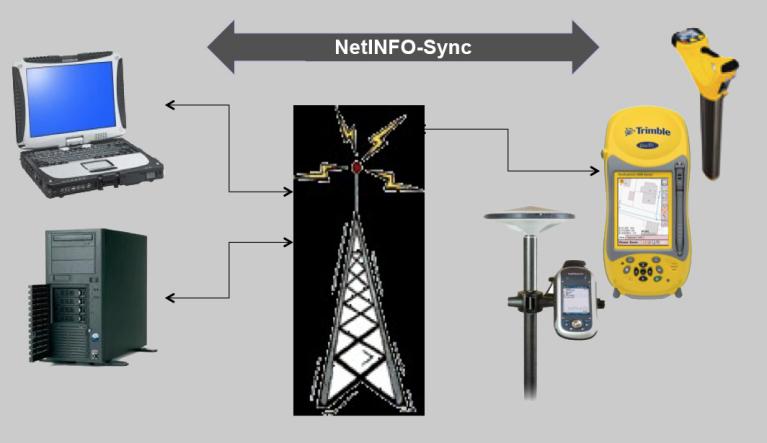

Mobiles Daten Management

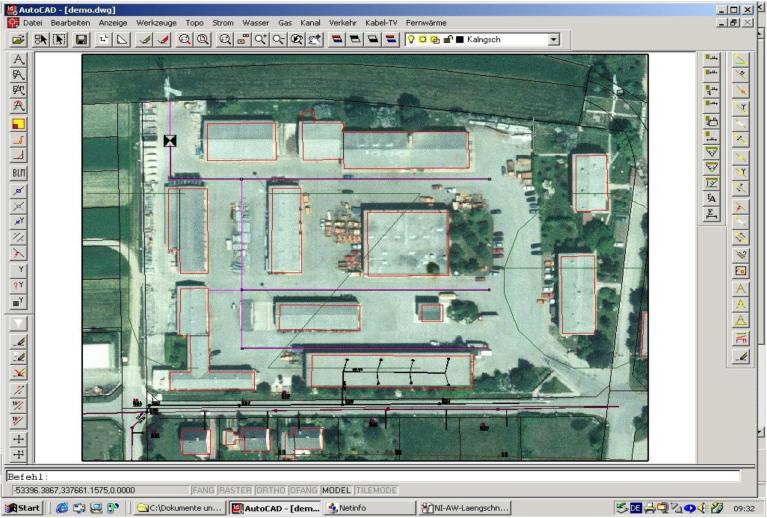

Orthophoto

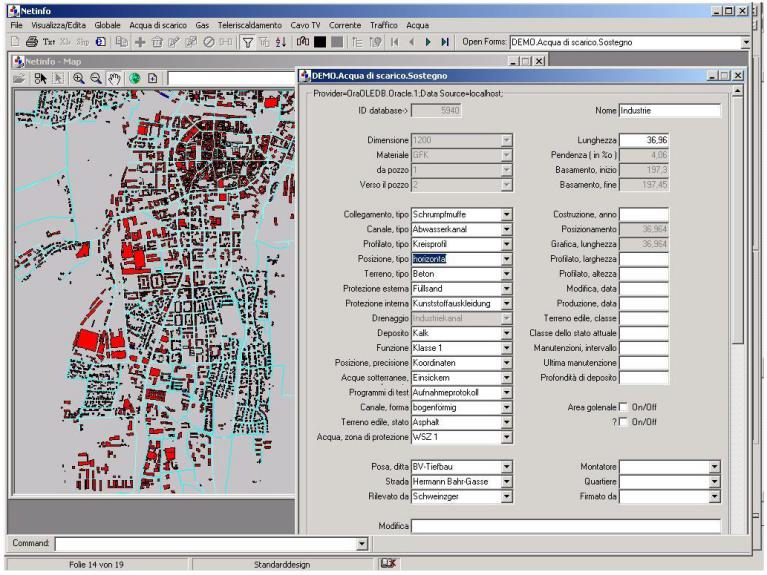

Grafik & Datenbank

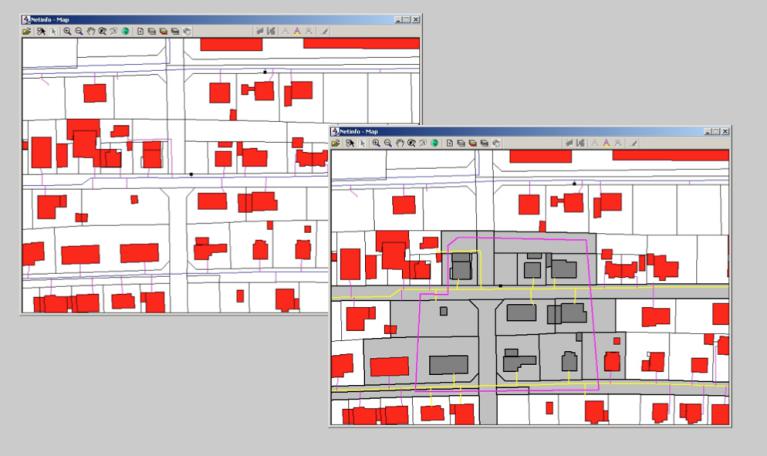

GIS Analyse

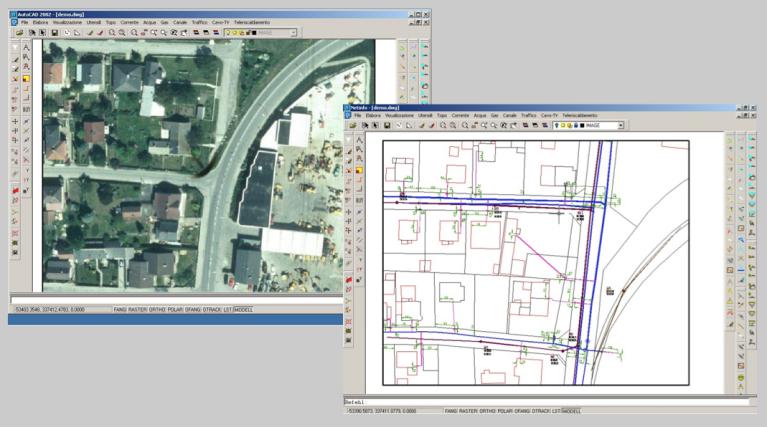

Orthofoto & CAD

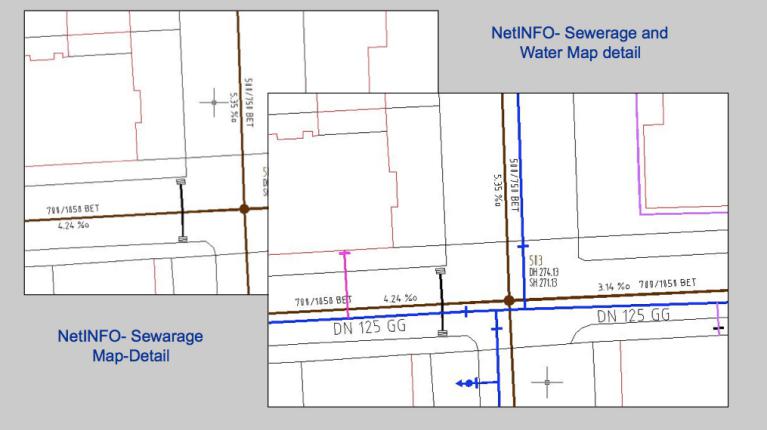

Map-Detail

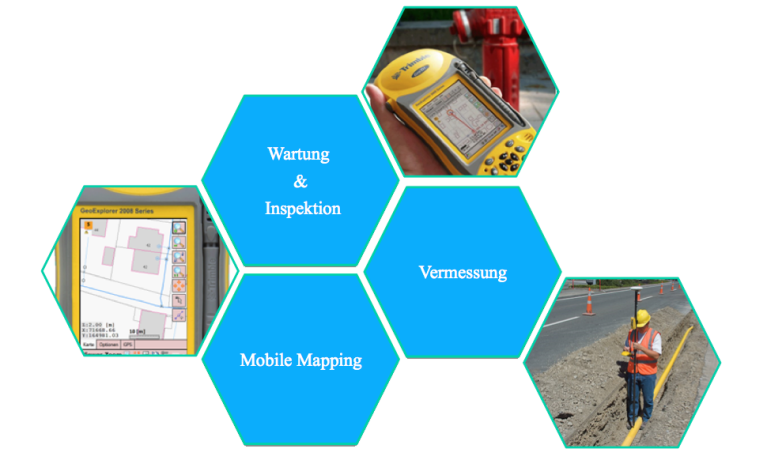

Integrierte NIS Lösung

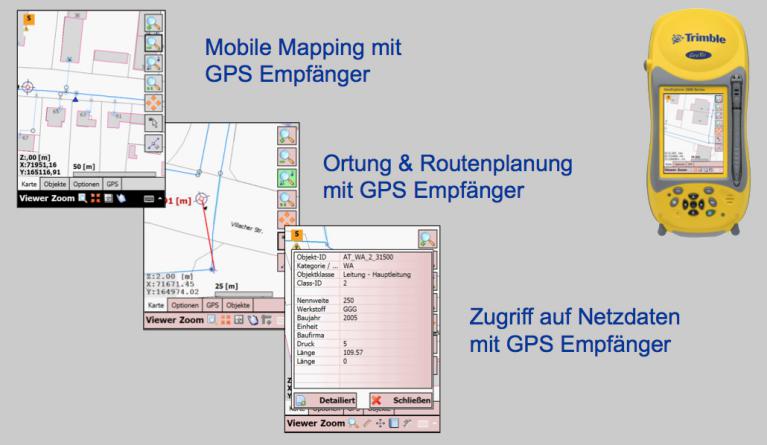

Mobile Mapping

Inspektion & Wartung

NetINFO Basis Modul

Die Basissoftware ist die Voraussetzung für den Betrieb von NetINFO. Sie enthält das perfekte Datenbankdesign für die einzelnen  ersorgungssparten und die direkte Verbindung mit der Client-Server Datenbank. Damit ist es möglich sowohl über den Grafikeditor AutoCAD als auch über die Schnittstellen sämtliche grafische und alphanumerische Daten automatisch in der Datenbank abzulegen. Die NetINFO Basissoftware

arbeitet wie ein optimierter SQL-Datenbank Operator, der Abfragen blitzschnell formuliert und die Ergebnisse aus der Datenbank zur Anzeige bringt. Die Basissoftware ist weiters für die Verbindung zwischen den einzelnen Modulen zuständig.

NetINFO Konstruktionsautomatik

Die Konstruktionsautomatik unterstützt die Erstellung von Leitungsplänen ALLER Art, Bemaßungsautomatik,  rassenschnitte, Objektbildung und Verknüpfung, sowie automatische Lage- und Attributzuordnung. Sie konstruieren ihr Leitungsnetz und brauchen sich weder um die Layerverwaltung noch um die Objektbildung und Verknüpfungen zu kümmern. Ein Hausanschluss wird automatisch mit dem zugehörigen Zähler, der zugehörigen Hauptleitung sowie dem dazugehörigem Schieber verknüpft, indem sie eine grafische Verbindung zwischen den jeweiligen Elementen herstellen. Mit dieser Eingabe verändern Sie gleichzeitig den Übersichtsplan, den Rechennetzplan und die  dazugehörigen Dateien. Die Voreinstellungen sind dem Systemadministrator vorbehalten und können nur von

diesem geändert werden. Alle Daten landen automatisch richtig in der Datenbank. Dadurch werden Eingabefehler

vermieden und der herkömmliche Konstruktionsaufwand auf einen Bruchteil reduziert.

NetINFO Kataster Modul



Das Katastermodul umfasst alle Teile (Eingabeautomatik, Ausgabeautomatik sowie die erforderlichen Schnittstellen) die zur Bearbeitung von Grundplänen erforderlich sind.



EINGABEAUTOMATIK

Die Eingabeautomatik umfasst alle notwendigen Programmteile für die Grundplan-Eingabe, Grundplan-Änderung, sowie für das Einlesen von digitalen Grundplandaten (DKM, Naturbestandsaufnahmen, Vermessungsdaten aus verschiedenen Messgeräten). Änderungen können entweder in der Grafik oder in der Datenbank gemacht werden.

Die Definition, Scannung und Kontrolle der eingelesenen Grundparzellen erfolgt automatisch. Alle sach- und objektbezogenen Daten werden automatisch den richtigen Layer zugeordnet und in der Datenbank gespeichert.



AUSGABEAUTOMATIK

Besonders einfacher und benutzergeführter Plott- und Druckmanager. Die Ausgabe erfolgt auf dem Plotter oder Drucker ihrer Wahl in jedem beliebigen Maßstab und auf jedem gängigen Papierformat. Weiter existiert eine Verbindung zu Textverarbeitungsprogrammen für die Erstellung von Serienbriefen (z.B. Information aller  Grundstückseigentümer bei Bauvorhaben oder im Falle von Netzabschaltungen), Tabellenkalkulationen (Bearbeitung von Netzstatistiken,..) und externen Datenbanken.

SCHNITTSTELLEN



Durch den Schnittstellenkonfigurator können eingelesene Daten sehr einfach in NetINFO Daten umgewandelt werden. Standardschnittstellen wie DXF (von digitalen Katasterplänen), ASCII (von objektrelevanten alphanumerischen Daten), Vermessungs-Daten (von verschiedenen Messgeräten sowohl wie von GPS Daten), Rohrleitungsberechnungen,

Lastfluss-Berechnungen, geografische Berechnungen sind verfügbar.

WASSER-MODUL



CAD-Konstruktion Wasser:

Einfaches Konstruieren der Leitungsobjekte mittels vorprogrammierter Icons. Die Grafikelemente werden automatisch als Datenbankobjekte in der Oracle Datenbank gespeichert und können dort mit zusätzlichen Netzdaten verknüpft werden.



Datenbankmodell Wasser:

Es widerspiegelt die logischen Zusammenhänge im Wasserleitungsnetz. So hängen an der zentralen Hauptleitungsdatei die Hochbehälter, Brunnen und Pumpstationen auf der einen Seite und die Hausanschlüsse

auf der anderen Seite. Sämtliche HL Armaturen und Netzknoten sind dem jeweiligen Leitungselement

zugeordnet, ebenso die entsprechenden Sachdaten, die hydraulischen Parameter der einzelnen Leitungen und vieles mehr. An den Hausanschlüssen hängen die Adressen, die Besitzer, die Wasserzähler usw. Am Wasserzähler hängt der Eichungstermin ebenso wie die Verbrauchsdaten der letzten Jahre. Das Datenbankmodell Wasser gewährleistet eine Datenanalyse für verschiedene praxisbezogene Zwecke.



Zum Beispiel:

  •  Verwaltung der Zählerstandsdaten und Austauschintervalle Ermittlung der betroffenen Abnehmer bei Abschaltungen.
  • Rechennetzdatei für die Erfassung und Verwaltung von hydraulischen Rohrnetzdaten
  • Verbraucherzuordnung zu definierten Netzknoten

STROM-MODUL



CAD-Konstruktion Strom:

Einfaches Konstruieren der Leitungsobjekte mittels vorprogrammierter Icons. Die Grafikelemente werden automatisch als Datenbankobjekte in der Oracle Datenbank gespeichert und können dort mit zusätzlichen

Netzdaten verknüpft werden.



Datenbankmodell Strom:

Es widerspiegelt die logischen Zusammenhänge im Stromversorgungsnetz. Es nimmt auf die Besonderheiten der verschiedenen Spannungsebenen Rücksicht und bietet Möglichkeiten, zu Netzobjekten die verschiedenen

Sachdaten zu erfassen. Die Verbindung zwischen Trafostation und Endverbraucher wird ebenso erfasst wie die Verbindung von Zählernummer und Abnehmer. Das Datenbankmodell Strom gewährleistet eine Datenanalyse für verschiedene praxisbezogene Zwecke.



Zum Beispiel:

  •  Schaltzustandserfassung und Darstellung
  •  Zusammenhang zwischen Endverbraucher und Trafostation
  • Rechennetzplan und Datei für Lastflussberechnungen
  • Verwaltung von Zählerstandsdaten und Austauschintervallen
  • Ermittlung der betroffenen Abnehmer bei Abschaltungen

FERNWÄRME-MODUL



CAD-Konstruktion Fernwärme:

Einfaches Konstruieren der Leitungsobjekte mittels vorprogrammierter Icons. Die Grafikelemente werden automatisch als Datenbankobjekte in der Oracle Datenbank gespeichert und können dort mit zusätzlichen Netzdaten verknüpft werden.



Datenbankmodell Fernwärme:

Es widerspiegelt die logischen Zusammenhänge im Fernwärmenetz. Es nimmt auf die Besonderheiten des Vorlauf- und Rücklaufsystems Rücksicht und bietet die Möglichkeit, zu Netzobjekten die verschiedenen Sachdaten zu erfassen. Die Verbindung zwischen Fernwärmestation und Endverbraucher wird ebenso erfasst wie die Verbindung von Zählernummer und Abnehmer. Das Datenbankmodell Fernwärme gewährleistet eine Datenanalyse

für verschiedene praxisbezogene Zwecke.



Zum Beispiel:

  • Verwaltung der Austauschintervalle bei Zähleinheiten
  • Ermittlung der betroffenen Abnehmer bei Abschaltungen
  • Ermittlung der kleinsten Absperrzone bei Reparaturen
  • Rechennetzdatei für die Erfassung und Verwaltung von hydraulischen Rohrnetzdaten

KANAL-MODUL



CAD-Konstruktion Kanal:

Einfaches Konstruieren der Leitungsobjekte mittels vorprogrammierter Icons. Die Grafikelemente werden automatisch als Datenbankobjekte in der Oracle Datenbank gespeichert und können dort mit zusätzlichen Netzdaten verknüpft

werden.



Das Datenbankmodell Kanal

Es widerspiegelt die logischen Zusammenhänge im Abwassernetz. Die einzelnen Schachthaltungen sind mit den zu und abführenden Kanalsträngen verknüpft. Prüfberichte und digitale Kanalvideos werden direkt dem Strang zugeordnet und können per Mausklick aktiviert werden. Die Kameraposition wird in der Grafik angezeigt.

Aus der Schachtsohlenhöhe und der genauen Lage errechnet sich das Gefälle und die Länge der einzelnen Stränge automatisch. Der aktuelle Längenschnitt kann durch Mausklick von jedem gewünschten Kanalabschnitt angezeigt werden. Das Datenbankmodell Kanal gewährleistet eine Datenanalyse für verschiedene praxisbezogene Zwecke.



Zum Beispiel:

  •  Längen- und Gefälleberechnung
  •  Darstellung der Strangdurchmesser durch Strichstärken
  •  Darstellung des aktuellen Längenschnittes in beliebigen Höhenmaßstab.
  •  Ständige Kontrolle der eingegebenen Höhendaten während der Kanalplanerstellungdurch mitlaufenden Längenschnitt.

KABEL TV & TELEKOM-MODUL



CAD-Konstruktion Kabel-TV und Telekom:

Einfaches Konstruieren der Leitungsobjekte mittels vorprogrammierter Icons. Die Grafikelemente werden automatisch als Datenbankobjekte in der Oracle Datenbank gespeichert und können dort mit zusätzlichen Netzdaten verknüpft werden.



Datenbankmodell Kabel-TV und Telekom:

Es widerspiegelt die logischen Zusammenhänge im Kabelnetz. Es nimmt auf die Besonderheiten des Telekabelnetzes Rücksicht und bietet alle erdenklichen Möglichkeiten, zu Netzobjekten die verschiedenen Daten einzugeben.

Die Verbindung zwischen Kopfstation und Endverbraucher wird ebenso erfasst wie die Einbindung von Aboverwaltung und Teilnehmeraktivierung. Das Datenbankmodell Telekabel gewährleistet eine Datenanalyse für

verschiedene praxisbezogene Zwecke.



Zum Beispiel:

  •  Schaltzustandserfassung und Darstellung
  •  Zusammenhang zwischen Teilnehmer und Kopfstation
  •  Pegelwertberechnung
  •  Verwaltung von Trouble-Tickets

ÖL UND GAS-MODUL



CAD-Konstruktion Öl & Gas:

Einfaches Konstruieren der Leitungsobjekte mittels vorprogrammierter Icons. Die Grafikelemente werden automatisch als Datenbankobjekte in der Oracle Datenbank gespeichert und können dort mit zusätzlichen Netzdaten verknüpft werden.



Datenbankmodell Öl & Gas:

Es widerspiegelt logische Zusammenhänge im Öl & Gasnetz. An den Hauptleitungsdateien hängen die Abnehmer und die Gaszähler auf der einen Seite und die Übergabestationen und Druckminderstationen auf der anderen Seite.

Zu allen Objekten können zusätzliche Sachdaten eingegeben werden, wie z.B. Prüfintervalle, Zustandsberichte, etc.

Das Datenbankmodell Öl & Gas gewährleistet eine Datenanalyse für verschiedene praxisbezogene Zwecke.



Zum Beispiel:

  • Ermittlung der betroffenen Abnehmer bei Abschaltungen
  • Erfassung der Verbrauchersituation
  • Rechennetzdatei für die Erfassung und grafische Darstellung von
  • Druck und Strömungsdaten bei Netzberechnungen.
  • Verwaltung der Zählerstandsdaten

STRASSEN UND VERKEHRS-MODUL



CAD-Konstruktion Strassen:

Einfaches Konstruieren der Straßenobjekte mittels vorprogrammierter Icons. Die Grafikelemente werden automatisch als Datenbankobjekte in der Oracle Datenbank gespeichert und können dort mit zusätzlichen Straßendaten

verknüpft werden.



Datenbankmodell Strassen & Verkehr:

Es widerspiegelt die logischen Zusammenhänge im Strassennetz und bietet alle erdenklichen Möglichkeiten, relevante Sachdaten einzugeben. Das Datenbankmodell Strassen gewährleistet eine Datenanalyse für verschiedene praxisbezogene Zwecke.



Zum Beispiel:

  •  Errichtung eines Baustellenkatasters
  •  Verwaltung der Schneeräumung
  •  Verwaltung des Streudienstes
  •  Darstellung des Straßenquerschnittes
